1. પરિચય

The Srliya CM83B is a compact and lightweight digital clamp meter designed for electrical power numerical testing. It offers a variety of functions including AC current, AC/DC voltage, resistance, capacitance, and specialized features like NCV, RCD, and VFD measurements. This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your device.

Please read this manual thoroughly before using the CM83B clamp meter to ensure proper functionality and to prevent potential hazards.

2. સલામતી માહિતી

ચેતવણી: To avoid electric shock or personal injury, please read and understand all safety information before using this product. Always adhere to local and national safety codes.

• This device is rated CAT III 600V. Do not exceed the maximum input values specified for each function.
• જો મીટર ક્ષતિગ્રસ્ત દેખાય અથવા ટેસ્ટ લીડ્સ ક્ષતિગ્રસ્ત હોય તો તેનો ઉપયોગ કરશો નહીં.
• ઓપરેશન પહેલાં ખાતરી કરો કે બેટરી કવર સુરક્ષિત રીતે બંધ છે.
• વોલ્યુમ લાગુ કરશો નહીંtage to the input terminals when the function switch is set to current, resistance, capacitance, or diode/continuity.
• વોલ્યુમ સાથે કામ કરતી વખતે સાવચેતી રાખોtag30V AC RMS, 42V પીક, અથવા 60V DC થી ઉપર. આ વોલ્યુમtagઆઘાતનું જોખમ ઊભું કરે છે.
• ફંક્શન બદલતા પહેલા હંમેશા ટેસ્ટ લીડ્સને સર્કિટમાંથી ડિસ્કનેક્ટ કરો.
• વિસ્ફોટક ગેસ, વરાળ અથવા ધૂળવાળા વાતાવરણમાં મીટર ચલાવશો નહીં.

3. ઉત્પાદન ઓવરview

Familiarize yourself with the components of your Srliya CM83B Digital Clamp મીટર:

આકૃતિ 3.1: કોણીય view of the CM83B Digital Clamp Meter, showing the display, function dial, and clamp જડબા

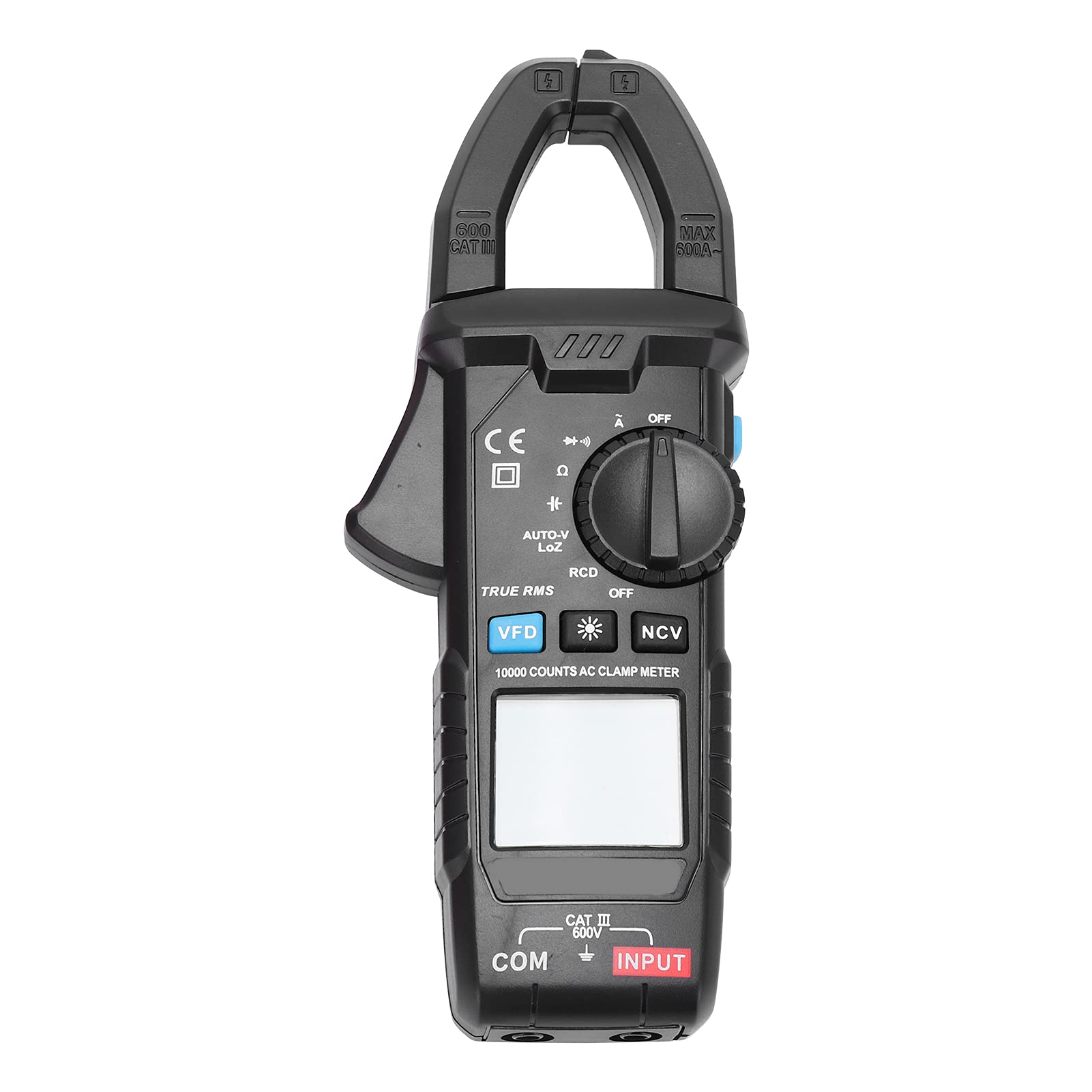

આકૃતિ 3.2: ફ્રન્ટ view of the CM83B Digital Clamp Meter, highlighting the display, function dial, and input terminals.

મુખ્ય ઘટકો:

• Clamp જડબા: Used for non-contact AC current measurement. Features a 30mm opening width.
• NCV સેન્સર: બિન-સંપર્ક ભાગtage detection area.
• એલસીડી ડિસ્પ્લે: High-definition digital display with 10,000 counts, backlight, and data retention.
• ફંક્શન ડાયલ: Rotary switch to select measurement modes (AC Current, AC/DC Voltage, Resistance, Capacitance, Diode/Continuity, NCV, RCD, VFD, AUTO-VLOZ, OFF).
• બટનો:
  • વીએફડી: Activates Variable Frequency Drive AC Frequency Measurement.
  • *: બેકલાઇટ બટન.
  • NCV: નોન-કોન્ટેક્ટ વોલ્યુમ સક્રિય કરે છેtage શોધ.
  • આરસીડી: Activates Leakage Switch Protector Test.
  • AUTO-VLOZ: Activates Low Impedance Voltage માપન.
  • TRUE RMS: Indicates True Effective Value measurement capability.
• Input Terminals (COM, INPUT): વોલ્યુમ માટે ટેસ્ટ લીડ્સ કનેક્ટ કરવા માટેtage, resistance, capacitance, and diode/continuity measurements.

4. સેટઅપ

4.1 બેટરી ઇન્સ્ટોલેશન

1. ખાતરી કરો કે મીટર બંધ છે.
2. મીટરની પાછળ બેટરીનો ડબ્બો શોધો.
3. Using a screwdriver, open the battery back cover.
4. Insert two (2) 1.5V AAA batteries, observing the correct polarity (+/-).
5. Replace the battery back cover and secure it with the screw.

૬.૨ કનેક્ટિંગ ટેસ્ટ લીડ્સ

Figure 4.1: The CM83B Clamp Meter shown with its red and black test leads connected to the input terminals.

• વોલ્યુમ માટેtage, resistance, capacitance, and diode/continuity measurements, insert the black test lead into the 'COM' (common) terminal.
• Insert the red test lead into the 'INPUT' terminal.
• Ensure the test leads are fully inserted and securely connected.

5. ઓપરેટિંગ સૂચનાઓ

The CM83B features an auto-ranging function, simplifying operation by automatically selecting the appropriate measurement range.

5.1 પાવર ચાલુ/બંધ

• To power on, rotate the function dial from 'OFF' to any desired measurement function.
• To power off, rotate the function dial to the 'OFF' position. The meter also features automatic shut-down to conserve battery life.

૫.૩ એસી કરંટ માપન (Clamp કાર્ય)

આકૃતિ 5.1: ક્લોઝ-અપ view cl નીamp jaw, used for non-contact AC current measurements.

1. Rotate the function dial to the 'A' (AC Current) position.
2. cl દબાવોamp જડબાને ખોલવા માટે ટ્રિગર.
3. Enclose a single conductor (not a cable with multiple conductors) within the clamp જડબા
4. કંડક્ટરની આસપાસના જડબાને સુરક્ષિત રીતે બંધ કરવા માટે ટ્રિગર છોડો.
5. LCD ડિસ્પ્લે પર AC કરંટ મૂલ્ય વાંચો.

5.3 AC/DC વોલ્યુમtage માપન

1. વિભાગ 4.2 માં વર્ણવ્યા મુજબ ટેસ્ટ લીડ્સને જોડો.
2. Rotate the function dial to the 'V' (Voltage) position. The meter will automatically detect AC or DC voltage.
3. Touch the red test probe to the positive side of the circuit and the black test probe to the negative side or ground.
4. ભાગ વાંચોtagએલસીડી ડિસ્પ્લે પર ઇ મૂલ્ય.

૬.૫ પ્રતિકાર માપન (Ω)

1. Connect the test leads.
2. ફંક્શન ડાયલને 'Ω' (પ્રતિકાર) સ્થિતિમાં ફેરવો.
3. ખાતરી કરો કે પરીક્ષણ હેઠળનું સર્કિટ અથવા ઘટક ડી-એનર્જાઇઝ્ડ છે.
4. Touch the test probes across the component or circuit to be measured.
5. LCD ડિસ્પ્લે પર પ્રતિકાર મૂલ્ય વાંચો.

5.5 Capacitance Measurement (F)

1. Connect the test leads.
2. Rotate the function dial to the 'F' (Capacitance) position.
3. Ensure the capacitor is fully discharged before testing to prevent damage to the meter.
4. કેપેસિટર ટર્મિનલ્સ પર ટેસ્ટ પ્રોબ્સને સ્પર્શ કરો.
5. LCD ડિસ્પ્લે પર કેપેસિટેન્સ મૂલ્ય વાંચો.

5.6 Diode Test / Continuity Check

1. Connect the test leads.
2. Rotate the function dial to the 'Ω' (Resistance) position. The meter features auto recognition for buzzer/diode.
3. For Diode Test: Touch the red probe to the anode and the black probe to the cathode of the diode. The display will show the forward voltage drop. Reverse the probes; the display should show 'OL' (Open Line).
4. For Continuity Check: Touch the test probes across the circuit or component. If continuity exists (low resistance), the buzzer will sound.

૫.૬ એનસીવી (નોન-કોન્ટેક્ટ વોલ્યુમtage) તપાસ

1. Rotate the function dial to the 'NCV' position.
2. Move the NCV sensor (located at the top of the meter) close to the conductor or outlet you wish to test.
3. The meter will emit an audible beep and the LED indicator will flash when AC voltage શોધાયેલ છે.

5.8 RCD (Leakage Switch Protector Test)

• Rotate the function dial to the 'RCD' position.
• Follow specific instructions for RCD testing as per local electrical safety standards and the RCD device being tested. This function is for testing leakage switch protectors.

5.9 VFD (Variable Frequency Drive AC Frequency Measurement)

• Rotate the function dial to the 'VFD' position.
• This mode is used for measuring AC frequency in variable frequency drive systems. Connect test leads as for voltage માપન.

5.10 AUTO-VLOZ (Low Impedance Voltage માપન)

• Rotate the function dial to the 'AUTO-VLOZ' position.
• This function provides low impedance voltage measurement, which can help detect ghost voltages by placing a load on the circuit.

5.11 True Effective Value (True RMS)

The CM83B features True RMS measurement, which provides accurate readings for non-sinusoidal waveforms, common in modern electrical systems.

૬.૬ ડેટા હોલ્ડ અને બેકલાઇટ

• ડેટા હોલ્ડ: Press the 'HOLD' button (often integrated with another function or indicated by a symbol like 'H') to freeze the current reading on the display. Press again to release.
• બેકલાઇટ: Press the '*' button to turn on the LCD backlight for improved visibility in low-light conditions. Press again to turn off.

6. જાળવણી

6.1 સફાઈ

• જાહેરાતથી મીટર સાફ કરોamp કાપડ અને હળવા સફાઈકારક. ઘર્ષક અથવા દ્રાવકનો ઉપયોગ કરશો નહીં.
• Ensure the meter is completely dry before use.

6.2 બેટરી રિપ્લેસમેન્ટ

When the battery indicator appears on the display, replace the batteries as described in Section 4.1. Always use two new 1.5V AAA batteries.

જો મીટર લાંબા સમય સુધી ઉપયોગમાં ન હોય તો લીકેજ અટકાવવા માટે બેટરીઓ દૂર કરો.

7. મુશ્કેલીનિવારણ

8. સ્પષ્ટીકરણો

9. વોરંટી અને સપોર્ટ

વોરંટી માહિતી અથવા તકનીકી સહાય માટે, કૃપા કરીને ઉત્પાદક અથવા તમારા ખરીદી બિંદુનો સંપર્ક કરો. ખરીદીના પુરાવા તરીકે તમારી ખરીદી રસીદ રાખો.

Manufacturer: Srliya
