SmallRig RF20C
SmallRig RF20C RGB Portable LED Photo Torch User Manual
Model: RF20C (5335)
બ્રાન્ડ: SmallRig
1. પરિચય
The SmallRig RF20C RGB Portable LED Photo Torch is a versatile and powerful lighting tool designed for photographers, videographers, and content creators. It features 5-color LED beads, adjustable beam angle, and supports creative lighting effects with included gobos. This manual provides essential information for the safe and effective use of your device.
2. સલામતી માહિતી
- ઉપકરણને પાણી અથવા વધુ પડતા ભેજના સંપર્કમાં ન લાવો.
- LED લાઈટના સીધા આંખના સંપર્કમાં આવવાનું ટાળો.
- ઉપકરણને ડિસએસેમ્બલ અથવા સુધારશો નહીં. સમારકામ ફક્ત અધિકૃત કર્મચારીઓ દ્વારા જ થવું જોઈએ.
- બાળકોની પહોંચથી દૂર રાખો.
- Ensure proper ventilation during extended use, as the device may become warm.
- ફક્ત ઉલ્લેખિત ચાર્જિંગ કેબલ અને પાવર એડેપ્ટરનો જ ઉપયોગ કરો.
3. પેકેજ સામગ્રી
ખાતરી કરો કે બધી વસ્તુઓ તમારા પેકેજમાં હાજર છે:
- RF20C Portable Focusable LED Video Light x 1
- Gobos x 20
- Silicone Gobo Holder x 1
- સ્ટોરેજ બેગ x 1
- વપરાશકર્તા માર્ગદર્શિકા x 1 (આ દસ્તાવેજ)
- ચાર્જિંગ કેબલ x 1
4. સેટઅપ
4.1 પ્રારંભિક ચાર્જિંગ
Before first use, fully charge the RF20C. Connect the provided USB-C charging cable to the device's charging port and to a compatible USB power adapter (PD 36W recommended). The device can be used while charging.
Figure 4.1: Internal battery illustration and runtime information.
Figure 4.2: Portable design, mounting options, cooling fan, and charging capability.
4.2 Attaching Gobos
To use the creative pattern gobos, first remove the plano-convex lens from the front of the light. Then, attach the silicone gobo holder and insert the desired gobo. This ensures optimal projection effects.
Figure 4.3: Gobo projection examples and installation tip.
5. ઓપરેટિંગ સૂચનાઓ
૬.૧ પાવર ચાલુ/બંધ અને મૂળભૂત નિયંત્રણો
The RF20C features a single multi-function button for control. To prevent accidental activation during transport, the device requires a specific action to turn on.
- પાવર ચાલુ: Rotate the control button to turn on the device.
- પાવર બંધ: Press and hold the control button for 3 seconds.
- રંગ બદલો: Short press the control button to cycle through the available colors (Red, 5600K White, Purple, Orange, Cyan).
- બ્રાઇટનેસ એડજસ્ટ કરો: Rotate the control button to increase or decrease the light brightness.

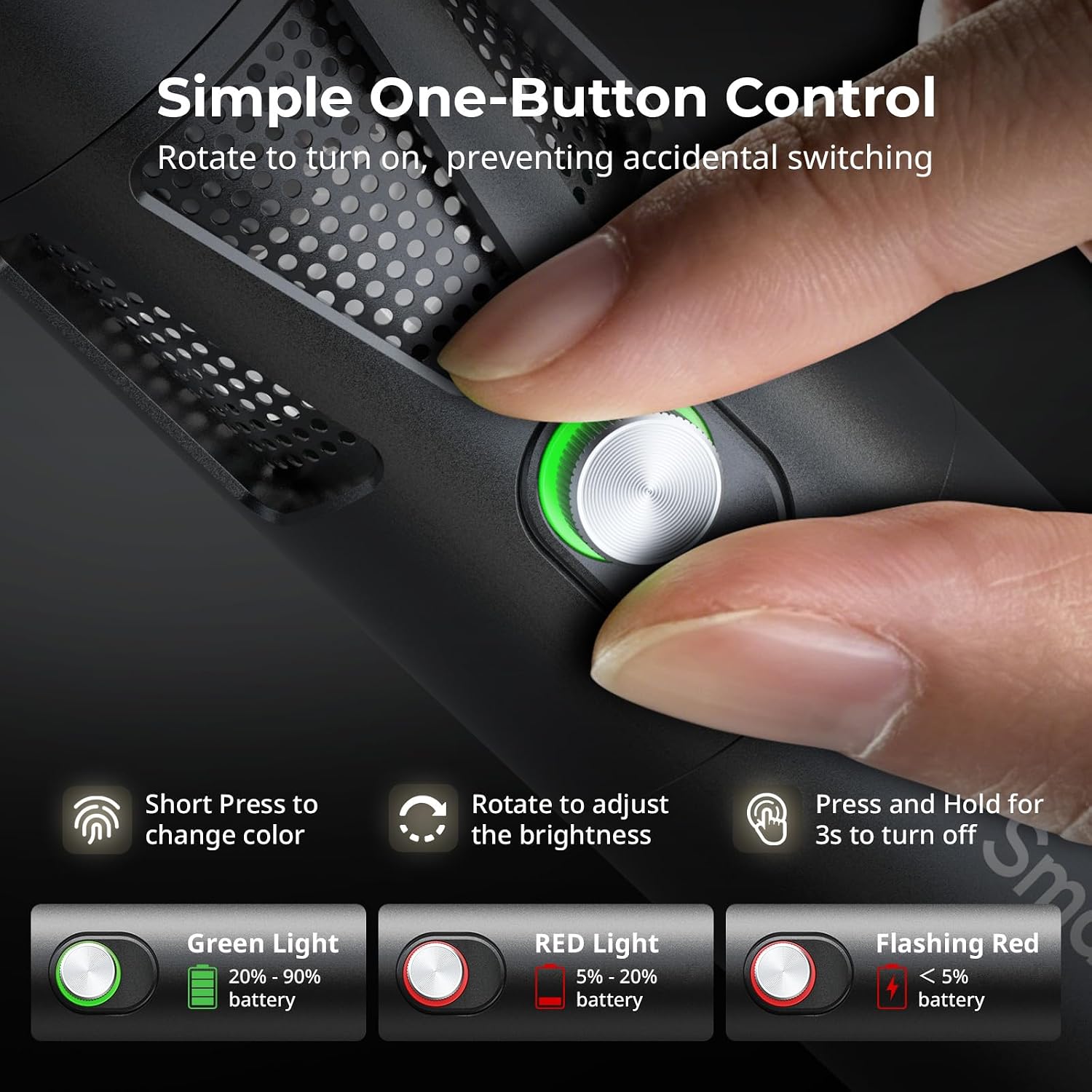

Figure 5.1: One-button control and battery indicator.
Figure 5.2: Available LED colors.
૬.૨ બીમ એંગલ એડજસ્ટ કરવું
The front plano-convex lens allows for adjustment of the beam angle. Push or pull the lens to change the focus of the light from a narrow 24° beam to a wider 60° diffusion.
- Extend the lens: Narrows the beam (e.g., 24°).
- Retract the lens: Diffuses the beam (e.g., 60°).
Figure 5.3: Beam angle adjustment mechanism.
5.3 બેટરી સૂચક
The control button's LED indicates the battery status:
- લીલો પ્રકાશ: ૨૧% - ૧૦૦% બેટરી બાકી.
- લાલ પ્રકાશ: ૨૧% - ૧૦૦% બેટરી બાકી.
- ફ્લેશિંગ રેડ લાઇટ: ૧૦% થી ઓછી બેટરી બાકી છે.
Figure 5.4: Brightness comparison of RF20C.
6. જાળવણી
- Clean the device regularly with a soft, dry cloth. Do not use harsh chemicals or abrasive materials.
- ઉપકરણને ઠંડી, સૂકી જગ્યાએ, સીધા સૂર્યપ્રકાશ અને અતિશય તાપમાનથી દૂર રાખો.
- When not in use for extended periods, charge the battery to approximately 50% every three months to prolong battery life.
- Keep the lens and LED surface free from dust and fingerprints for optimal light output.
7. મુશ્કેલીનિવારણ
| સમસ્યા | સંભવિત કારણ | ઉકેલ |
|---|---|---|
| ડિવાઇસ ચાલુ થતું નથી. | બેટરી ઓછી છે; ખોટી પાવર-ઓન પ્રક્રિયા. | Charge the device. Ensure you rotate the control button to power on. |
| પ્રકાશ મંદ છે. | Low battery; brightness set too low; dirty lens. | Charge the device. Rotate the control button to increase brightness. Clean the lens. |
| Gobo projection is blurry. | Plano-convex lens not removed; gobo not seated correctly. | Remove the plano-convex lens before attaching the silicone gobo holder. Ensure gobo is properly inserted. |
| Device becomes warm during use. | Normal operation, especially at high power; fan obstruction. | This is normal. Ensure the fan vents are not obstructed for proper heat dissipation. If excessively hot, reduce brightness or allow to cool. |
| પંખાનો અવાજ સ્પષ્ટ દેખાય છે. | Normal operation for cooling. | The device uses a high-speed fan for efficient heat dissipation. This noise is part of normal operation. Consider distance from audio recording equipment. |
8. સ્પષ્ટીકરણો
| લક્ષણ | વિગત |
|---|---|
| મોડલ | RF20C (5335) |
| શક્તિ | 20 ડબ્લ્યુ |
| ઇનપુટ | 20 V / 1.8 A (max. 36 W) |
| એલઇડી રંગો | Red, 5600K White, Purple, Orange, Cyan |
| કલર રેન્ડરિંગ ઇન્ડેક્સ (CRI) | ≥ 97 |
| ટેલિવિઝન લાઇટિંગ કન્સિસ્ટન્સી ઇન્ડેક્સ (TLCI) | ≥ 99 (at 5600 K) |
| લ્યુમિનેન્સ | 5400 Lux @ 1m / 5600K |
| બેટરી ક્ષમતા | 10000mAh (2 x 5000mAh / 7.4V / 37Wh) |
| રનટાઇમ (પૂર્ણ પાવર) | 1.5 કલાક સુધી |
| ચાર્જિંગ | USB-C PD 36W Fast Charging, supports charging while operating |
| બીમ એંગલ એડજસ્ટમેન્ટ | 24° થી 60° |
| સામગ્રી | એલ્યુમિનિયમ એલોય, ABS |
| ઉત્પાદન પરિમાણો | φ49.0 x 200.0 mm / φ1.9 x 7.9 inches |
| ઉત્પાદન વજન | 520.0 ± 20.0 જી / 18.3 ± 0.7 zંસ |
| કનેક્ટિવિટી ટેકનોલોજી | યુએસબી |
| મૂળ દેશ | ચીન |
9. વોરંટી અને સપોર્ટ
SmallRig products are designed and manufactured to the highest quality standards. This product is covered by a limited warranty from the date of purchase. For detailed warranty terms, technical support, or service inquiries, please refer to the official SmallRig webસાઇટ પર જાઓ અથવા તમારા સ્થાનિક વિતરકનો સંપર્ક કરો.
કૃપા કરીને વોરંટી દાવા માટે તમારી ખરીદીનો પુરાવો જાળવી રાખો.
10. ઉપયોગના દૃશ્યો
The SmallRig RF20C is suitable for various applications, including:
- ફોટોગ્રાફી
- વિડિઓ રેકોર્ડિંગ
- લાઇવ સ્ટ્રીમિંગ
- Creative Accent Lighting
- Macro Work and Close-ups
આકૃતિ 10.1: ઉદાamples of RF20C usage scenarios.
