1. પરિચય
This manual provides comprehensive instructions for the safe and efficient operation of your Behringer EUROLIVE F1220D Bi-Amped Monitor Speaker System. Please read this manual thoroughly before using the product to ensure optimal performance and to prevent damage. Retain this manual for future reference.
2. સલામતી સૂચનાઓ
Always follow basic safety precautions when using electrical products to reduce the risk of fire, electric shock, and injury to persons. This includes, but is not limited to:
- ઉપકરણનું સંચાલન કરતા પહેલા બધી સૂચનાઓ વાંચો.
- પાણીની નજીક આ ઉપકરણનો ઉપયોગ કરશો નહીં.
- માત્ર સૂકા કપડાથી સાફ કરો.
- કોઈપણ વેન્ટિલેશન છિદ્રોને અવરોધિત કરશો નહીં. ઉત્પાદકની સૂચનાઓ અનુસાર ઇન્સ્ટોલ કરો.
- રેડિએટર્સ, હીટ રજિસ્ટર, સ્ટોવ અથવા અન્ય ઉપકરણો જેવા કોઈપણ હીટ સ્ત્રોતોની નજીક ઇન્સ્ટોલ કરશો નહીં (સહિત ampલિફાયર) જે ગરમી ઉત્પન્ન કરે છે.
- પોલરાઇઝ્ડ અથવા ગ્રાઉન્ડિંગ-પ્રકારના પ્લગના સલામતી હેતુને હરાવો નહીં. પોલરાઇઝ્ડ પ્લગમાં બે બ્લેડ હોય છે જેમાં એક બીજા કરતા પહોળો હોય છે. ગ્રાઉન્ડિંગ-પ્રકારના પ્લગમાં બે બ્લેડ અને ત્રીજો ગ્રાઉન્ડિંગ પ્રોંગ હોય છે. તમારી સલામતી માટે પહોળી બ્લેડ અથવા ત્રીજું શણ આપવામાં આવે છે. જો પ્રદાન કરેલ પ્લગ તમારા આઉટલેટમાં ફિટ ન થાય, તો અપ્રચલિત આઉટલેટને બદલવા માટે ઇલેક્ટ્રિશિયનની સલાહ લો.
- પાવર કોર્ડને ચાલવાથી અથવા પિંચ થવાથી સુરક્ષિત કરો, ખાસ કરીને પ્લગ, સગવડતા રીસેપ્ટેકલ્સ અને તે બિંદુ જ્યાં તેઓ ઉપકરણમાંથી બહાર નીકળે છે.
- માત્ર ઉત્પાદક દ્વારા ઉલ્લેખિત જોડાણો/એસેસરીઝનો ઉપયોગ કરો.
- વીજળીના વાવાઝોડા દરમિયાન અથવા લાંબા સમય સુધી ઉપયોગ ન થાય ત્યારે આ ઉપકરણને અનપ્લગ કરો.
- તમામ સેવાનો સંદર્ભ લાયક સેવા કર્મચારીઓને આપો. જ્યારે ઉપકરણને કોઈપણ રીતે નુકસાન થયું હોય, જેમ કે પાવર-સપ્લાય કોર્ડ અથવા પ્લગને નુકસાન થયું હોય, પ્રવાહી ઢોળાયેલું હોય અથવા ઉપકરણમાં વસ્તુઓ પડી હોય, ઉપકરણ વરસાદ અથવા ભેજના સંપર્કમાં આવ્યું હોય, સામાન્ય રીતે કામ કરતું નથી ત્યારે સર્વિસિંગ જરૂરી છે. , અથવા પડતું મૂકવામાં આવ્યું છે.
3. બોક્સમાં શું છે
Your Behringer EUROLIVE F1220D package should include the following items:
- Behringer EUROLIVE F1220D Bi-Amped 250W Monitor Speaker System
- પાવર કેબલ
- વપરાશકર્તા માર્ગદર્શિકા (આ દસ્તાવેજ)
Please inspect all components for any signs of damage upon unpacking. If any items are missing or damaged, contact your retailer immediately.
4. ઉત્પાદન ઓવરview
The Behringer EUROLIVE F1220D is a lightweight 250-Watt 2-way monitor speaker system designed for live performances and music playback. It features a 12-inch woofer and a 3-inch tweeter, delivering exceptional sound quality with wide frequency bandwidth and dynamic range. The unit incorporates revolutionary Class-D amplifier technology for powerful performance in a super-lightweight design. It also includes an adjustable feedback filter and an integrated limiter for system control and speaker protection.

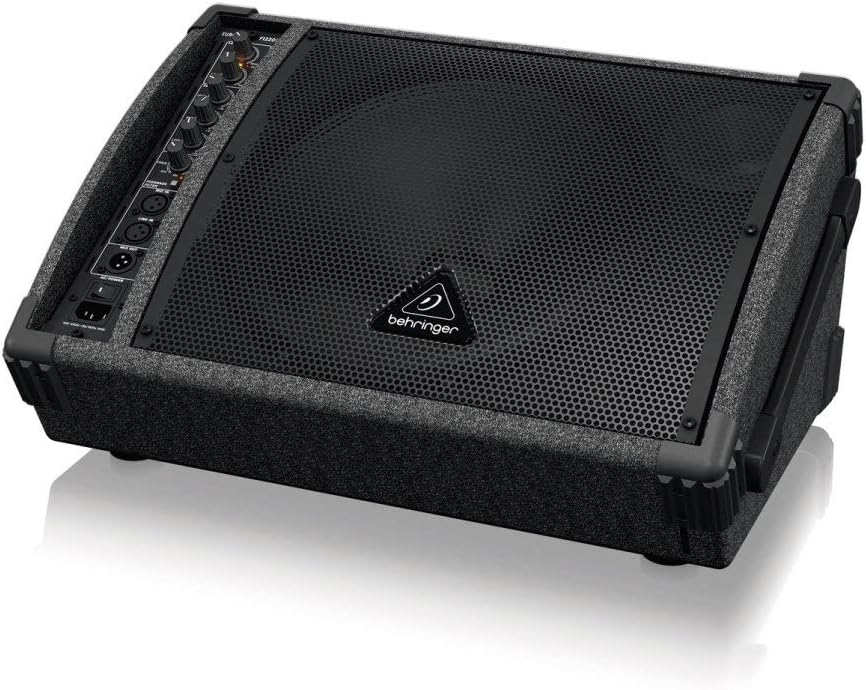

આકૃતિ 1: કોણીય view of the Behringer EUROLIVE F1220D monitor speaker, showcasinતેની કોમ્પેક્ટ ડિઝાઇન અને ફ્રન્ટ ગ્રિલ.
Figure 2: Close-up of the rear control panel of the Behringer EUROLIVE F1220D, showing the various knobs and input/output ports.
ઉત્પાદન ઓવરview વિડિયો
વિડિઓ 1: એક સંક્ષિપ્ત ઉત્પાદન ઓવરview of the Behringer EUROLIVE F1220D, highlighting its features and design. (Source: Amazon Product Imaging)
5. સેટઅપ
Follow these steps for initial setup of your EUROLIVE F1220D monitor speaker:
- પ્લેસમેન્ટ: Position the monitor speaker on a stable surface or a compatible speaker pole. The F1220D features a pole mount socket for elevated placement. Ensure adequate ventilation around the unit.
- પાવર કનેક્શન: Connect the supplied power cable to the AC input on the rear panel of the speaker and then to a suitable power outlet. Ensure the power switch is in the 'OFF' position before connecting.
- ઓડિયો ઇનપુટ: Connect your audio source (e.g., mixer, microphone, instrument) to the appropriate input jacks on the control panel. The F1220D offers XLR and 1/4-inch TRS/TS inputs for versatility.
- Link Output (Optional): If connecting multiple monitors, use the 'LINK OUT' port to send the audio signal to another speaker.
- પાવર ચાલુ: Once all connections are secure, switch the power button to the 'ON' position. The 'POWER' LED indicator should illuminate.
General Setup Guide (RSM Series)
Video 2: A general guide on how to set up RSM12A V2 Powered Stage Floor Monitors. While not specific to the F1220D, it demonstrates common monitor setup practices. (Source: Audiosavings)
Video 3: Another general guide on setting up RSM Series Monitors. Useful for understanding basic connections and configurations. (Source: Audiosavings)
6. ઓપરેટિંગ સૂચનાઓ
The EUROLIVE F1220D offers intuitive controls for sound adjustment:
- મુખ્ય સ્તર: This knob controls the overall output volume of the monitor. Start with a low setting and gradually increase to your desired level.
- EQ Section (High, Mid, Low): Adjust these knobs to fine-tune the tonal characteristics of your audio. Increase 'High' for more clarity, 'Mid' for vocal presence, and 'Low' for bass response.
- Feedback Filter: This adjustable filter helps to eliminate unwanted acoustic feedback. If you experience feedback, activate the filter and adjust the frequency knob until the feedback is minimized.
- Input Level Controls: Individual level controls are provided for each input channel (Mic/Line Input). Adjust these to ensure proper signal strength without clipping (indicated by the 'CLIP' LED).
- મર્યાદા: The integrated limiter protects the speaker from excessive signal levels, preventing distortion and potential damage.
7. જાળવણી
Proper maintenance ensures the longevity and performance of your monitor speaker:
- સફાઈ: Use a soft, dry cloth to clean the exterior of the speaker. Do not use liquid cleaners or solvents, as they may damage the finish or internal components.
- વેન્ટિલેશન: ઓવરહિટીંગ અટકાવવા માટે ખાતરી કરો કે વેન્ટિલેશનના છિદ્રો ધૂળ અને કાટમાળથી મુક્ત છે.
- સંગ્રહ: When not in use, store the speaker in a cool, dry place, away from direct sunlight and extreme temperatures. If transporting, use appropriate protective covers or cases.
- કેબલ કેર: Regularly check all cables for wear and tear. Replace any damaged cables immediately to prevent electrical hazards or signal loss.
8. મુશ્કેલીનિવારણ
If you encounter issues with your EUROLIVE F1220D, refer to the following common problems and solutions:
| સમસ્યા | સંભવિત કારણ | ઉકેલ |
|---|---|---|
| કોઈ સાઉન્ડ આઉટપુટ નથી | No power; incorrect input connection; low volume levels; faulty cable. | Check power connection and switch; ensure audio source is connected to correct input; increase Main Level and input level controls; test with a different cable. |
| વિકૃત અવાજ | Input signal too high (clipping); EQ settings incorrect; faulty speaker. | Reduce input level from source or on the monitor until 'CLIP' LED is off; adjust EQ settings; contact support if distortion persists. |
| પ્રતિસાદ (ઊંચી ચીસ) | Microphone too close to speaker; microphone pointed at speaker; high gain settings. | Reposition microphone; activate and adjust the Feedback Filter; reduce input gain. |
| તૂટક તૂટક અવાજ | Loose cable connection; faulty cable; power fluctuations. | Check all cable connections; replace cables if necessary; ensure stable power supply. |
9. સ્પષ્ટીકરણો
| લક્ષણ | સ્પષ્ટીકરણ |
|---|---|
| મોડેલનું નામ | F1220D |
| સ્પીકરનો પ્રકાર | 2-માર્ગી દ્વિ-Amped Monitor Speaker System |
| આઉટપુટ વોટtage | 250 વોટ્સ |
| વૂફર વ્યાસ | 12 ઇંચ |
| ટ્વીટરનું કદ | 3 ઇંચ |
| અવબાધ | 8 ઓહ્મ |
| આવર્તન પ્રતિભાવ | 45 Hz (Lower limit) |
| કનેક્ટિવિટી ટેકનોલોજી | XLR, 1/4 inch TRS/TS, RCA |
| ઓડિયો આઉટપુટ મોડ | મોનો |
| નિયંત્રણ પદ્ધતિ | Touch (knobs/switches) |
| પાવર સ્ત્રોત | કોર્ડેડ ઇલેક્ટ્રિક |
| વસ્તુનું વજન | 23.6 પાઉન્ડ |
| ઉત્પાદન પરિમાણો | 19.69 x 13.94 x 9.37 ઇંચ |
| ઇન્ડોર/આઉટડોર વપરાશ | ઇન્ડોર |
| ખાસ લક્ષણો | Adjustable feedback filter, integrated limiter, Class-D ampજીવંત તકનીક |
10. વોરંટી અને સપોર્ટ
The Behringer EUROLIVE F1220D comes with a limited manufacturer's warranty. For specific warranty terms and conditions, please refer to the documentation included with your product or visit the official Behringer webસાઇટ
For technical support, troubleshooting assistance beyond this manual, or service inquiries, please contact Behringer customer support through their official channels. Keep your purchase receipt and product serial number handy when contacting support.
