1. પરિચય
ખરીદી બદલ આભારasing the Bushnell 202450 Custom Laser Rangefinder. This device is designed to provide accurate distance measurements for various outdoor activities. Featuring 4x magnification and a 21mm objective lens, it offers reliable performance for targets up to 600 yards. This manual provides detailed instructions for proper setup, operation, and maintenance to ensure optimal performance and longevity of your rangefinder.
2. સલામતી માહિતી
- લેસર સલામતી: This device emits invisible Class 1 laser radiation. Do not stare into the laser beam or view સીધા ઓપ્ટિકલ સાધનો સાથે.
- બેટરી હેન્ડલિંગ: Use only the specified battery type. Do not mix old and new batteries. Dispose of batteries according to local regulations.
- આંખનું રક્ષણ: Always use caution when operating optical devices. Avoid pointing the rangefinder directly at the sun or other bright light sources, as this can cause permanent eye damage.
- પાણી પ્રતિકાર: The device is water-resistant (IP54 rated), but it is not designed for submersion. Avoid prolonged exposure to heavy rain or water.
- સફાઈ: Use a soft, clean cloth for cleaning lenses. Avoid abrasive materials.
3. પેકેજ સામગ્રી
ખાતરી કરો કે બધી વસ્તુઓ તમારા પેકેજમાં હાજર છે:
- Bushnell 202450 Custom Laser Rangefinder
- કેસ વહન
- ગરદનનો પટ્ટો
- લેન્સ ક્લિનિંગ ક્લોથ
- આ વપરાશકર્તા માર્ગદર્શિકા
4. ઉત્પાદન ઓવરview
Familiarize yourself with the components of your Bushnell Custom Laser Rangefinder.

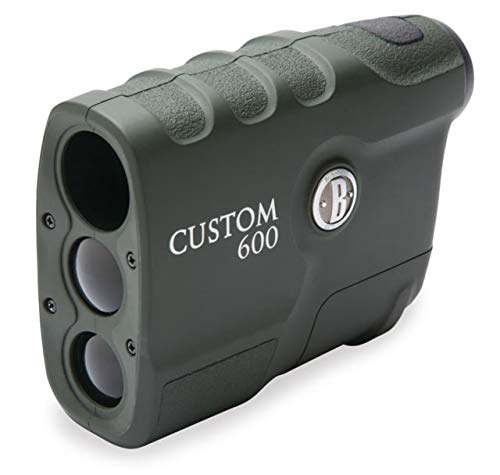

આકૃતિ 1: આગળ view of the Bushnell 202450 Custom Laser Rangefinder. This image shows the objective lens, the laser emitter/receiver, and the compact design of the device.
- ઉદ્દેશ્ય લેન્સ: The front lens through which the laser is emitted and received.
- આઈપીસ: The lens you look through to view the target and display.
- Power/Fire Button: Used to power on the device and take distance measurements.
- બેટરી કમ્પાર્ટમેન્ટ: Located on the side or bottom, houses the battery.
- સ્ટ્રેપ એટેચમેન્ટ પોઈન્ટ: For securing the neck strap.
5. સેટઅપ
5.1 બેટરી ઇન્સ્ટોલેશન
The Bushnell 202450 Custom Laser Rangefinder requires one CR2 3-volt Lithium battery (not included).
- Locate the battery compartment cover, typically on the side or bottom of the unit.
- કમ્પાર્ટમેન્ટ ખોલવા માટે કવરને ટ્વિસ્ટ કરો અથવા સ્લાઇડ કરો.
- Insert one new CR2 3-volt Lithium battery, ensuring the positive (+) and negative (-) terminals are aligned correctly as indicated inside the compartment.
- Replace the battery compartment cover securely to ensure water resistance.
આકૃતિ 2: Illustration of the battery compartment. While the exact compartment location may vary, this image represents the general device where the battery would be inserted.
6. ઓપરેટિંગ સૂચનાઓ
6.1 પાવરિંગ ચાલુ/બંધ
- To power on the device, press and release the પાવર/ફાયર બટન. The display will activate.
- The device will automatically power off after approximately 10 seconds of inactivity to conserve battery life.
6.2 Taking a Measurement (Ranging)
- With the device powered on, look through the eyepiece.
- તમારા ઇચ્છિત લક્ષ્ય પર રેટિકલ (ક્રોસહેર) ને લક્ષ્ય બનાવો.
- દબાવો અને છોડો પાવર/ફાયર બટન. The distance to the target will be displayed instantly in yards.
- For continuous scanning, press and hold the પાવર/ફાયર બટન while sweeping across multiple targets. The display will update distances as you move.
6.3 પ્રદર્શિત સૂચકાંકો
The in-view display provides important information:
- જાળીદાર: Used for aiming.
- Distance Reading: Displays the measured distance in yards.
- બેટરી સૂચક: બાકી રહેલી બેટરી લાઇફ બતાવે છે.
- Laser Active Indicator: Appears when the laser is being fired.
7. જાળવણી અને સંભાળ
- લેન્સ સાફ કરવા: Gently wipe lenses with the included lens cleaning cloth or a soft, lint-free cloth. Do not use abrasive cloths, paper towels, or tissues. For stubborn dirt, use a small amount of lens cleaning fluid on the cloth.
- શરીરની સફાઈ: રેન્જફાઇન્ડરના શરીરને સોફ્ટ, ડી વડે સાફ કરોamp કાપડ. કઠોર રસાયણો અથવા દ્રાવકો ટાળો.
- સંગ્રહ: Store the rangefinder in its protective carrying case in a cool, dry place when not in use. Remove the battery if storing for extended periods to prevent leakage.
- અતિશય તાપમાન ટાળો: Do not expose the device to extreme heat or cold for prolonged durations.
8. મુશ્કેલીનિવારણ
| સમસ્યા | સંભવિત કારણ | ઉકેલ |
|---|---|---|
| ઉપકરણ પાવર ચાલુ કરતું નથી. | બેટરી મરી ગઈ છે અથવા ખોટી રીતે ઇન્સ્ટોલ કરેલી છે. | Replace battery with a new CR2 3-volt Lithium battery, ensuring correct polarity. |
| અચોક્કસ અથવા અસંગત વાંચન. | Target is too small, too far, or non-reflective. Environmental conditions (fog, heavy rain). | Aim at a larger, more reflective target. Ensure clear line of sight. Ranging performance may be reduced in adverse weather. |
| ડિસ્પ્લે ઝાંખું અથવા ઝબકતું છે. | ઓછી બેટરી. | બેટરી બદલો. |
| "E" or "Error" displayed. | Measurement out of range or laser blocked. | Ensure target is within 10-600 yards. Check for obstructions in the laser path. |
9. સ્પષ્ટીકરણો
| મોડેલનું નામ | 202450 |
| વિસ્તૃતીકરણ | 4x |
| ઉદ્દેશ્ય લેન્સ | 21 મીમી |
| Ranging Performance | 10-600 yards (reflective targets) |
| ચોકસાઈ | +/- 1 યાર્ડ |
| બેટરીનો પ્રકાર | CR2 3-volt Lithium (not included) |
| પાણી પ્રતિકાર | IP54 (પાણી પ્રતિરોધક) |
| સામગ્રી | પ્લાસ્ટિક |
| રંગ | કાળો |
10. વોરંટી અને ગ્રાહક સપોર્ટ
Your Bushnell 202450 Custom Laser Rangefinder is backed by a limited warranty. For specific warranty details, please refer to the warranty card included with your product or visit the official Bushnell webસાઇટ
For technical support, service, or to inquire about replacement parts, please contact Bushnell Customer Service. Contact information can typically be found on the Bushnell webસાઇટ પર અથવા તમારા ઉત્પાદન પેકેજિંગ પર.
Webસાઇટ: www.bushnell.com
