1. પરિચય
This manual provides essential information for the safe and efficient operation of your Behringer NX3000D Ultra-Lightweight 3000 Watt Class-D Power Amplifier. Please read it thoroughly before use to ensure optimal performance and longevity of your device.
મુખ્ય લક્ષણો:
- Delivers 2 x 1500 Watts into 2 Ohms; 2 x 900 Watts into 4 Ohms; 3000 Watts into 4 Ohms (Bridge mode).
- Weighs less than 7.9 lbs / 3.6 kg, ensuring portability.
- Features revolutionary cool-running high-density Class-D technology for ultimate reliability and near-zero thermal buildup.
- Equipped with an ultra-efficient switch-mode power supply for noise-free audio, superior transient response, and low power consumption.
- High-performance DSP and 24-bit/96 kHz converters provide ultimate signal integrity and extreme dynamic range.
- DSP section includes sophisticated delay, crossover (3 filter types, up to 48 dB/octave), EQ (8 parametric, 2 dynamic), dynamics processing, and lockable security settings.
2. મહત્વપૂર્ણ સલામતી સૂચનાઓ
Always follow these basic safety precautions when using your ampજીવંત:
- આ સૂચનાઓ વાંચો.
- આ સૂચનાઓ રાખો.
- બધી ચેતવણીઓ પર ધ્યાન આપો.
- બધી સૂચનાઓનું પાલન કરો.
- પાણીની નજીક આ ઉપકરણનો ઉપયોગ કરશો નહીં.
- માત્ર સૂકા કપડાથી સાફ કરો.
- કોઈપણ વેન્ટિલેશન ઓપનિંગ્સને અવરોધિત કરશો નહીં. ઉત્પાદકની સૂચનાઓ અનુસાર ઇન્સ્ટોલ કરો.
- રેડિએટર્સ, હીટ રજિસ્ટર, સ્ટોવ અથવા અન્ય ઉપકરણો જેવા કોઈપણ હીટ સ્ત્રોતોની નજીક ઇન્સ્ટોલ કરશો નહીં (સહિત ampલિફાયર) જે ગરમી ઉત્પન્ન કરે છે.
- પોલરાઇઝ્ડ અથવા ગ્રાઉન્ડિંગ-પ્રકારના પ્લગના સલામતી હેતુને હરાવો નહીં. પોલરાઇઝ્ડ પ્લગમાં બે બ્લેડ હોય છે જેમાં એક બીજા કરતા પહોળો હોય છે. ગ્રાઉન્ડિંગ-પ્રકારના પ્લગમાં બે બ્લેડ અને ત્રીજો ગ્રાઉન્ડિંગ પ્રોંગ હોય છે. તમારી સલામતી માટે પહોળી બ્લેડ અથવા ત્રીજું શણ આપવામાં આવે છે. જો પ્રદાન કરેલ પ્લગ તમારા આઉટલેટમાં ફિટ ન થાય, તો અપ્રચલિત આઉટલેટને બદલવા માટે ઇલેક્ટ્રિશિયનની સલાહ લો.
- પાવર કોર્ડને ચાલવાથી અથવા પિંચ થવાથી સુરક્ષિત કરો, ખાસ કરીને પ્લગ, સગવડતા રીસેપ્ટેકલ્સ અને તે બિંદુ જ્યાં તેઓ ઉપકરણમાંથી બહાર નીકળે છે.
- માત્ર ઉત્પાદક દ્વારા ઉલ્લેખિત જોડાણો/એસેસરીઝનો ઉપયોગ કરો.
- ઉત્પાદક દ્વારા નિર્દિષ્ટ કરેલ કાર્ટ, સ્ટેન્ડ, ટ્રાઈપોડ, કૌંસ અથવા ટેબલ સાથે જ ઉપયોગ કરો અથવા ઉપકરણ સાથે વેચવામાં આવે છે. જ્યારે કાર્ટનો ઉપયોગ કરવામાં આવે છે, ત્યારે ટિપ-ઓવરથી ઈજા ટાળવા માટે કાર્ટ/ઉપકરણ સંયોજનને ખસેડતી વખતે સાવચેતી રાખો.
- વીજળીના વાવાઝોડા દરમિયાન અથવા લાંબા સમય સુધી ઉપયોગ ન થાય ત્યારે આ ઉપકરણને અનપ્લગ કરો.
- તમામ સેવાનો સંદર્ભ લાયક સેવા કર્મચારીઓને આપો. જ્યારે ઉપકરણને કોઈપણ રીતે નુકસાન થયું હોય, જેમ કે પાવર-સપ્લાય કોર્ડ અથવા પ્લગને નુકસાન થયું હોય, પ્રવાહી ઢોળાયેલું હોય અથવા ઉપકરણમાં વસ્તુઓ પડી હોય, ઉપકરણ વરસાદ અથવા ભેજના સંપર્કમાં આવ્યું હોય, સામાન્ય રીતે કામ કરતું નથી ત્યારે સર્વિસિંગ જરૂરી છે. , અથવા પડતું મૂકવામાં આવ્યું છે.
3. બોક્સમાં શું છે
Upon unpacking your Behringer NX3000D, ensure all items listed below are present and in good condition:
- Behringer NX3000D 3000W Ultra-Lightweight Class-D Power Ampજીવંત
- પાવર કેબલ
- Quick Start Guide (this document serves as the comprehensive manual)
જો કોઈ વસ્તુ ગુમ થઈ ગઈ હોય અથવા નુકસાન થયું હોય, તો કૃપા કરીને તરત જ તમારા ડીલરનો સંપર્ક કરો.
4. ઉત્પાદન ઓવરview
Familiarize yourself with the front and rear panels of your NX3000D ampજીવંત
4.1 ફ્રન્ટ પેનલ
છબી: આગળ view of the Behringer NX3000D Power Amplifier, showing the main display, control knobs for channels A and B, and status indicators.

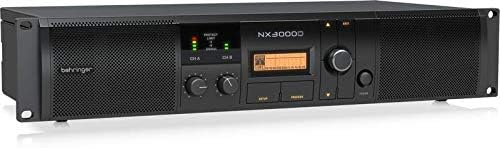

છબી: કોણીય આગળનો ભાગ view of the Behringer NX3000D Power Amplifier, highlighting the rack-mountable design and ventilation grilles.
- પાવર બટન: વળે છે ampજીવંત ચાલુ અથવા બંધ.
- Level Controls (CH A/CH B): દરેક ચેનલ માટે ઇનપુટ સંવેદનશીલતાને સમાયોજિત કરો.
- એલસીડી ડિસ્પ્લે: Shows DSP settings, operating modes, and status information.
- Navigation Buttons (SETUP, PROCESS, UP/DOWN, EXIT): Used to navigate and adjust DSP parameters.
- LED Indicators (SIGNAL, LIMIT, PROTECT): Provide visual feedback on signal presence, clipping, and protection status.
4.2 રીઅર પેનલ
છબી: પાછળનો ભાગ view of the Behringer NX3000D Power Amplifier, displaying input and output connectors, cooling fan, and power inlet.
Image: Angled rear view of the Behringer NX3000D Power Amplifier, showing the USB port for PC connection and additional ventilation.
- એસી ઇનપુટ: Connects to the main power supply using the provided power cable.
- Input Connectors (CH A/CH B): XLR/TRS combo jacks for connecting audio sources.
- Output Connectors (CH A/CH B): Twist-lock speaker connectors for connecting loudspeakers.
- યુએસબી પોર્ટ: For connecting to a computer for DSP control and firmware updates.
- ઠંડક પંખો: Ensures proper thermal management of the ampજીવંત
5. સેટઅપ
Follow these steps to set up your Behringer NX3000D ampજીવંત:
- પ્લેસમેન્ટ: આ સ્થિતિ amplifier in a well-ventilated area, away from direct sunlight, heat sources, and moisture. Ensure adequate space around the unit for airflow. For rack mounting, secure the amplifier using appropriate rack screws.
- પાવર કનેક્શન: Connect the supplied AC power cable to the AC input on the rear panel of the amplifier and then to a suitable power outlet. Ensure the amplifier's power switch is in the OFF position before connecting.
- ઇનપુટ જોડાણો: Connect your audio source (e.g., mixer, audio interface) to the Input Connectors (CH A and/or CH B) on the rear panel using XLR or 1/4" TRS cables.
- આઉટપુટ જોડાણો: Connect your passive loudspeakers to the Output Connectors (CH A and/or CH B) using high-quality speaker cables with twist-lock connectors. Ensure correct polarity (+ to + and - to -) and that the impedance of your speakers matches the amplifier's capabilities (2 Ohms, 4 Ohms, or Bridge mode 4 Ohms).
- પ્રારંભિક પાવર ચાલુ: With all connections secure and input levels turned down, switch the amplifier's power button to the ON position. The display will illuminate, and the unit will perform a self-test.
6. સંચાલન Ampજીવંત
The Behringer NX3000D features advanced DSP control for precise sound optimization.
6.1 મૂળભૂત કામગીરી
- સમાયોજિત સ્તર: Slowly increase the Level Controls for CH A and/or CH B until the desired volume is achieved. Monitor the SIGNAL and LIMIT LEDs to prevent clipping. The SIGNAL LED indicates audio presence, while the LIMIT LED indicates that the signal is approaching clipping.
- દેખરેખ સ્થિતિ: The PROTECT LED will illuminate if the amplifier enters protection mode due to overheating, short circuits, or other issues. If this occurs, turn off the amplifier, resolve the issue, and then power it back on.
6.2 DSP Control
The integrated DSP allows for comprehensive sound shaping and system management:
- Accessing DSP Settings: નો ઉપયોગ કરો સેટઅપ button to enter the main DSP menu. Navigate through options using the ઉપર/નીચે buttons and confirm selections with the rotary encoder.
- ક્રોસઓવર: Configure high-pass and low-pass filters for each channel. Choose from 3 filter types (e.g., Butterworth, Linkwitz-Riley) and slopes up to 48 dB/octave. This is crucial for integrating subwoofers or bi-amping સિસ્ટમો.
- સમાનતા (EQ): Utilize the 8 parametric EQs and 2 dynamic EQs per channel to fine-tune the frequency response. This helps in correcting room acoustics or tailoring the sound to specific preferences.
- વિલંબ: Apply delay to individual channels to align speakers in different physical positions, ensuring phase coherence.
- Dynamics Processing: Adjust compression, limiting, and gating settings to control the dynamic range of your audio.
- SmartSense Loudspeaker Impedance Compensation: This feature automatically adjusts the amplifier's output to match the loudspeaker impedance, providing consistent power delivery and improved sound quality.
- સુરક્ષા સેટિંગ્સ: Lock DSP settings to prevent unauthorized changes, ideal for fixed installations.
For detailed DSP parameter adjustments, refer to the full software manual available on the Behringer website or connect the amplifier to a PC via the USB port for software control.
7. જાળવણી
યોગ્ય જાળવણી તમારા ઉત્પાદનનું આયુષ્ય અને શ્રેષ્ઠ પ્રદર્શન સુનિશ્ચિત કરે છે ampજીવંત
- સફાઈ: નિયમિતપણે ના બાહ્ય ભાગ સાફ કરો amplifier with a soft, dry cloth. Do not use liquid cleaners or solvents. Ensure ventilation grilles are free from dust and debris.
- વેન્ટિલેશન: હંમેશા ખાતરી કરો કે amplifier's ventilation openings are not obstructed. Overheating can lead to reduced performance and potential damage.
- સંગ્રહ: જો સંગ્રહિત કરવામાં આવે છે amplifier for an extended period, disconnect it from power, clean it, and store it in a cool, dry place, preferably in its original packaging or a protective case.
8. મુશ્કેલીનિવારણ
If you encounter issues with your Behringer NX3000D, consult the table below for common problems and solutions.
| સમસ્યા | સંભવિત કારણ | ઉકેલ |
|---|---|---|
| કોઈ શક્તિ નથી | Power cable disconnected; Power outlet faulty; Amplifier fuse blown. | Check power cable connection; Test outlet with another device; Contact qualified service personnel for fuse replacement. |
| કોઈ ધ્વનિ આઉટપુટ નથી | Input/output cables disconnected or faulty; Speaker impedance mismatch; Amplifier in protect mode; Input levels too low. | Check all cable connections; Verify speaker impedance; Check PROTECT LED and resolve underlying issue; Increase input levels gradually. |
| વિકૃત અવાજ | Input signal too high (clipping); Speaker impedance mismatch; Faulty cables or speakers. | Reduce input signal (monitor LIMIT LED); Verify speaker impedance; Test with different cables/speakers. |
| Amplifier overheats (PROTECT LED on) | Insufficient ventilation; Excessive load (low impedance speakers); Prolonged high-power operation. | Ensure proper ventilation; Use speakers with correct impedance; Reduce output level or allow cooling time. |
If the problem persists after attempting these solutions, please contact Behringer support or a qualified service technician.
9. ટેકનિકલ વિશિષ્ટતાઓ
| લક્ષણ | સ્પષ્ટીકરણ |
|---|---|
| બ્રાન્ડ | બેહરીંગર |
| મોડલ નંબર | NX3000D |
| આઉટપુટ વોટtage | 2 x 1500 Watts (2 Ohms); 2 x 900 Watts (4 Ohms); 3000 Watts (4 Ohms Bridge mode) |
| વક્તા Ampલિફિકેશનનો પ્રકાર | વર્ગ-ડી |
| વસ્તુનું વજન | 7.92 pounds / 3.6 Kilograms |
| ઉત્પાદન પરિમાણો | 19.02 x 9.09 x 3.7 ઇંચ |
| કનેક્ટર પ્રકાર | Twist-lock (Outputs), XLR/TRS Combo (Inputs) |
| પાવર સ્ત્રોત | કોર્ડેડ ઇલેક્ટ્રિક |
| ભાગtage | 100 વી |
| રંગ | કાળો |
| ડીએસપી | High-performance DSP with 24-bit/96 kHz converters, delay, crossover, EQ, dynamics processing, SmartSense Impedance Compensation |
10. વોરંટી અને સપોર્ટ
૧.૨ પ્રોડક્ટની વોરંટી
The Behringer NX3000D amplifier typically comes with a 3 વર્ષની મર્યાદિત વોરંટી, indicating its design and engineering quality. Please refer to the warranty card included with your product or visit the official Behringer webવિગતવાર નિયમો અને શરતો માટે સાઇટ.
Image: Behringer logo with a '3 Years Warranty' badge, indicating the product is designed and engineered in Germany.
10.2 ટેકનિકલ સપોર્ટ
For technical assistance, troubleshooting beyond this manual, or service inquiries, please visit the official Behringer website or contact their customer support. You can find more information and resources at the બેહરિંગર સ્ટોર.
