1. પરિચય
The Protmex PT625A is a handheld digital anemometer designed for measuring air velocity and airflow. This device is suitable for various applications, including environmental monitoring, HVAC system analysis, outdoor sports, and industrial use. It provides accurate and fast readings with multiple measurement units and data handling capabilities.
2. ઉત્પાદન ઓવરview
2.1 ઘટકો
- Air Velocity Flow Sensor: The fan blade assembly at the top of the device.
- પ્રદર્શન: LCD screen for showing measurement readings and indicators.
- નિયંત્રણ બટનો: Power, Function, Unit, Max/Min/Avg, Data Hold, Record.
- બેટરી કમ્પાર્ટમેન્ટ: બેટરી ઇન્સ્ટોલેશન માટે પાછળની બાજુએ સ્થિત છે.
- માઇક્રો યુએસબી પોર્ટ: For data connection (on some models, not explicitly stated for PT625A but mentioned in video).

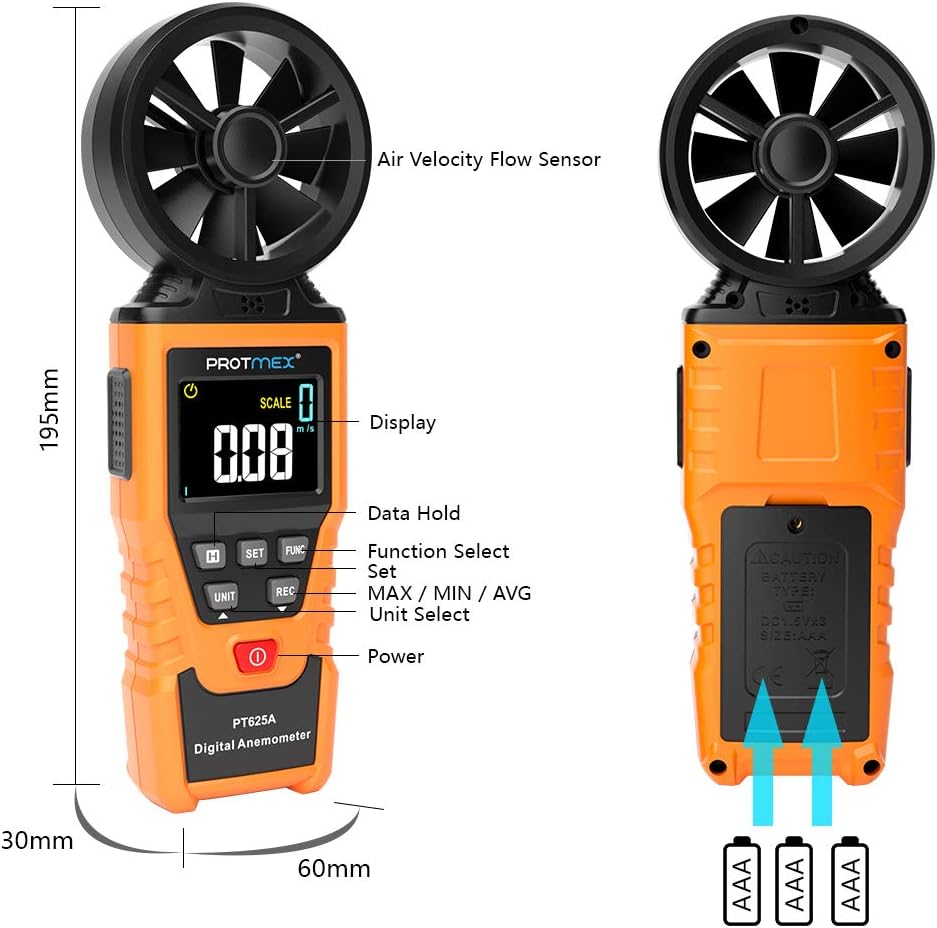

આકૃતિ 1: ફ્રન્ટ view of the Protmex PT625A Anemometer with key components labeled, including the air velocity flow sensor, display, and control buttons.
2.2 લક્ષણો
- High accuracy for wind speed measurement (0.4~40 m/s).
- Multiple units for wind speed: m/s, km/h, ft/s, knots, mil/h, fp/m.
- Air volume measurement in CFM, CMM, CMS.
- 8-blade aviation wing fan for sensitive and accurate readings.
- MAX/MIN/AVG data display.
- ડેટા હોલ્ડ ફંક્શન.
- ઓટો પાવર બંધ.
- ઓછી બેટરી સૂચક.
- Air duct area setting for airflow calculation.
3. સેટઅપ
3.1 બેટરી ઇન્સ્ટોલેશન
- ઉપકરણની પાછળના ભાગમાં બેટરીનો ડબ્બો શોધો.
- બેટરી કમ્પાર્ટમેન્ટ કવર ખોલવા માટે સ્ક્રુડ્રાઈવરનો ઉપયોગ કરો.
- Insert the provided 9V battery, ensuring correct polarity (+/-).
- બેટરી કમ્પાર્ટમેન્ટ કવર બદલો અને તેને સ્ક્રુ વડે સુરક્ષિત કરો.
આકૃતિ 2: પાછળ view of the anemometer, indicating the battery compartment where a 9V battery is inserted. A screwdriver is required to open the compartment.
4. ઓપરેટિંગ સૂચનાઓ
4.1 પાવર ચાલુ/બંધ
દબાવો શક્તિ બટન (
) to turn the device on or off. The device features an auto power-off function to conserve battery life.
4.2 Measuring Air Velocity
- Turn on the anemometer.
- Point the air velocity flow sensor (fan) directly into the airflow you wish to measure. Ensure the airflow passes through the fan blades.
- The current air velocity reading will be displayed on the LCD screen.
- દબાવો UNIT button to cycle through different measurement units (m/s, km/h, ft/s, knots, mil/h, fp/m).
Figure 3: The anemometer being used to measure wind speed in an outdoor environment, demonstrating how to position the sensor into the airflow.
4.3 Airflow Measurement (CFM/CMM/CMS)
- Turn on the anemometer.
- દબાવો FUNC button to enter airflow measurement mode.
- નો ઉપયોગ કરો સેટ button to input the cross-sectional area of the air duct or channel. This is crucial for accurate airflow calculation.
- Once the area is set, point the sensor into the airflow. The device will display the airflow volume in CFM, CMM, or CMS.
- દબાવો UNIT button to select the desired airflow unit.
Figure 4: Illustration of the anemometer displaying airflow measurement after setting the air duct area. The screen shows both area input and calculated flow.
4.4 Data Hold, Max/Min/Avg, and Record Functions
- ડેટા હોલ્ડ: દબાવો પકડી રાખો ડિસ્પ્લે પર વર્તમાન રીડિંગ ફ્રીઝ કરવા માટે બટન. રિલીઝ કરવા માટે ફરીથી દબાવો.
- મહત્તમ/મિનિટ/સરેરાશ: દબાવો MAX/MIN/AVG button to cycle through maximum, minimum, and average readings during a measurement session.
- રેકોર્ડ: દબાવો આરઈસી button to initiate data recording. (Note: Specific details on data storage and retrieval may be in the full manual or software).

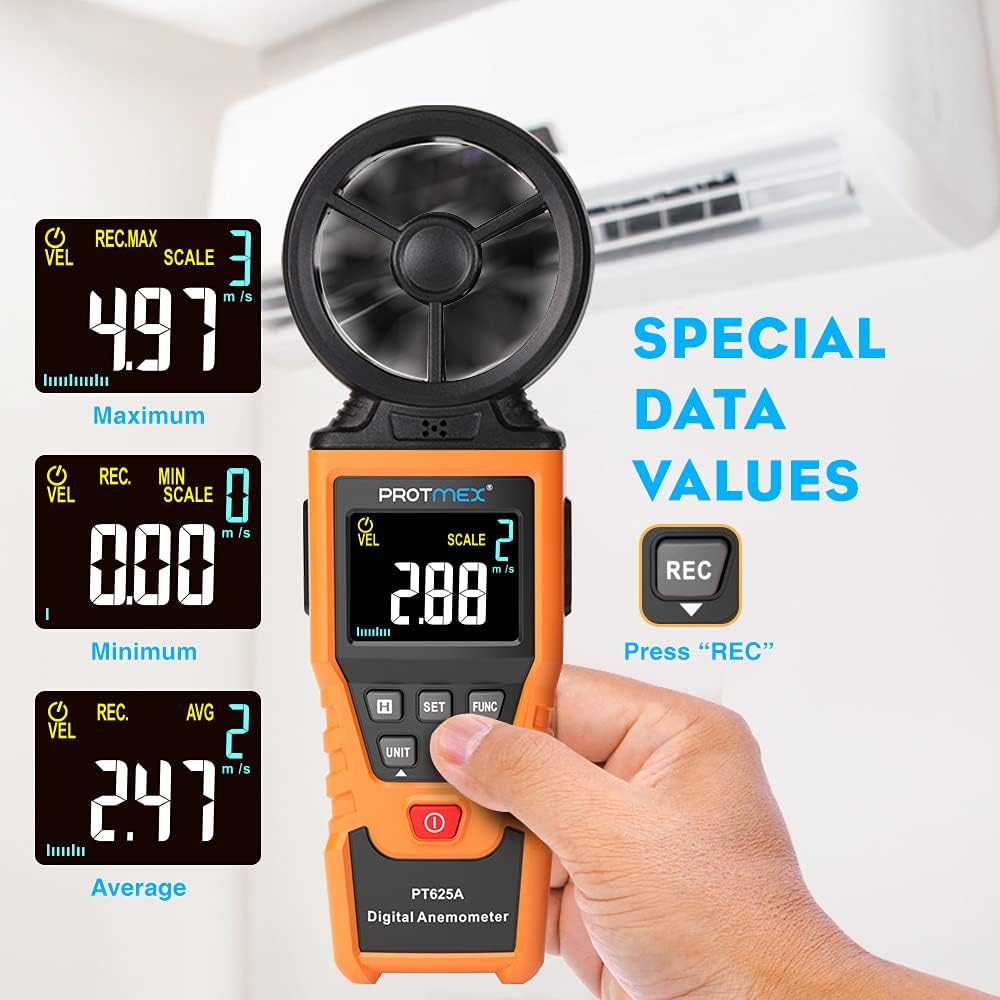

Figure 5: The anemometer's display showing maximum, minimum, and average wind velocity readings, accessible via the dedicated buttons.
5. જાળવણી
- ઉપકરણને સ્વચ્છ અને સૂકું રાખો. નરમ, ડી. થી સાફ કરો.amp કાપડ ઘર્ષક ક્લીનર્સ અથવા સોલવન્ટનો ઉપયોગ કરશો નહીં.
- Ensure the fan blades are free from dust and debris to maintain measurement accuracy.
- જ્યારે લાંબા સમય સુધી ઉપયોગમાં ન હોય, ત્યારે લીકેજ અટકાવવા માટે બેટરી દૂર કરો.
- Store the anemometer in its protective case in a cool, dry place.
6. મુશ્કેલીનિવારણ
- કોઈ ડિસ્પ્લે નથી/ડિવાઇસ ચાલુ નથી:
- Check if the battery is installed correctly with the right polarity.
- જો બેટરી ઓછી હોય અથવા ખાલી થઈ ગઈ હોય તો તેને બદલો.
- અચોક્કસ વાંચન:
- Ensure the fan blades are clean and spinning freely.
- Verify that the sensor is pointed directly into the airflow.
- Check if the correct measurement unit is selected.
- For airflow measurements, confirm the air duct area setting is accurate.
- પ્રતિસાદ આપતા નથી બટનો:
- ઉપકરણ બંધ કરો અને પછી ફરીથી ચાલુ કરો.
- બેટરી બદલો.
7. સ્પષ્ટીકરણો
| પરિમાણ | મૂલ્ય |
|---|---|
| પવનની ગતિ શ્રેણી | 0.4~40 m/s |
| પવન ગતિ એકમો | m/s, km/h, ft/s, knots, mil/h, fp/m |
| Air Volume Units | CFM, CMM, CMS |
| Sampલિંગ સમય | Approx. 0.5s/time |
| મહત્તમ પ્રદર્શન મૂલ્ય | 9999 |
| પાવર સપ્લાય | 9V બેટરી |
| પરિમાણો (L x W x H) | 8.85 x 4.52 x 1.77 ઇંચ |
| વસ્તુનું વજન | 10 ઔંસ |
| સામગ્રી | રબર |
Figure 6: A detailed screen introduction showing various symbols and their descriptions, including MAX, MIN, AVG, VEL, FLOW, AREA, and different units of measurement.
8. વોરંટી અને સપોર્ટ
Protmex products are designed for quality and reliability. For any issues or support, please refer to the contact information provided with your purchase or visit the official Protmex website. The product is CE (LVE, EMC), RoHS approved.
Protmex offers 24/7 online friendly support. Your satisfaction is our priority.
