Cabletech URZ0336B DVB-T2 H.265 HEVC Digital Tuner

1. પરિચય

This manual provides comprehensive instructions for the installation, operation, and maintenance of your Cabletech URZ0336B DVB-T2 H.265 HEVC Digital Tuner. Please read this manual thoroughly before using the device to ensure proper functionality and to prevent damage.

2. સલામતી માહિતી

Always observe the following safety precautions to avoid electric shock, fire, or damage to the device:

• ઉપકરણને વરસાદ અથવા ભેજ માટે ખુલ્લા કરશો નહીં.
• સી ખોલશો નહીંasing. બધી સેવા લાયક કર્મચારીઓને સોંપો.
• ઉપકરણની આસપાસ યોગ્ય વેન્ટિલેશનની ખાતરી કરો. વેન્ટિલેશનના છિદ્રોને અવરોધશો નહીં.
• ઉપકરણ સાથે પૂરા પાડવામાં આવેલ પાવર એડેપ્ટરનો જ ઉપયોગ કરો.
• ઉપકરણને ગરમીના સ્ત્રોતો અને સીધા સૂર્યપ્રકાશથી દૂર રાખો.
• Disconnect the power plug from the wall outlet if the device will not be used for a long period.

3. પેકેજ સામગ્રી

કૃપા કરીને નીચેની વસ્તુઓ માટે પેકેજ તપાસો:

• Cabletech URZ0336B DVB-T2 H.265 HEVC Digital Tuner
• રીમોટ કંટ્રોલ
• AAA બેટરી (2x)
• પાવર એડેપ્ટર
• વપરાશકર્તા માર્ગદર્શિકા (આ દસ્તાવેજ)

4. ઉત્પાદન ઓવરview

Familiarize yourself with the main components and connections of your Cabletech URZ0336B tuner.

૨.૧. ઉપકરણ અને રિમોટ કંટ્રોલ

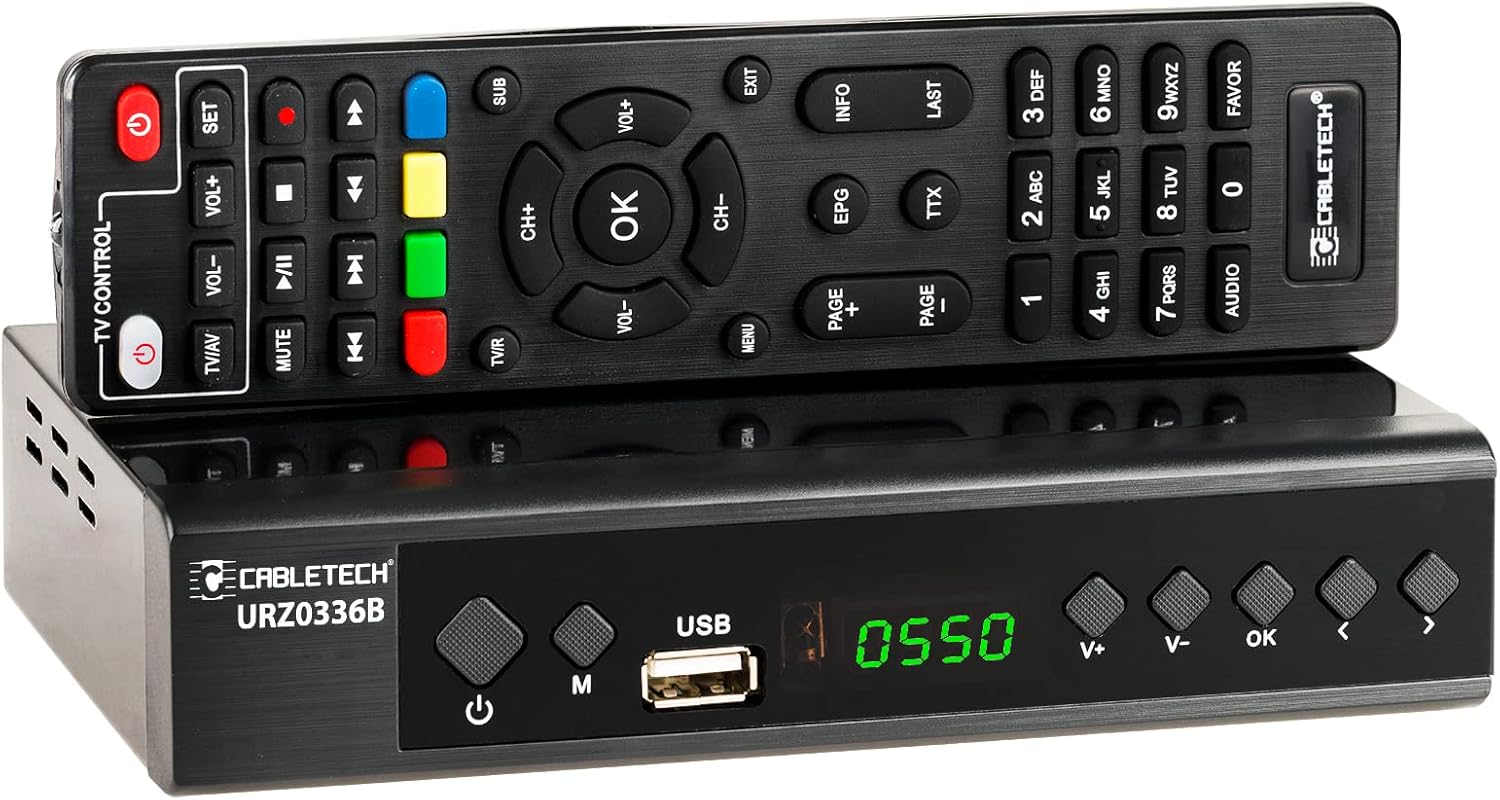

Image: The Cabletech URZ0336B DVB-T2 H.265 HEVC Digital Tuner shown with its accompanying remote control. The tuner is a compact black box, and the remote is also black with various control buttons.

4.2. ફ્રન્ટ પેનલ

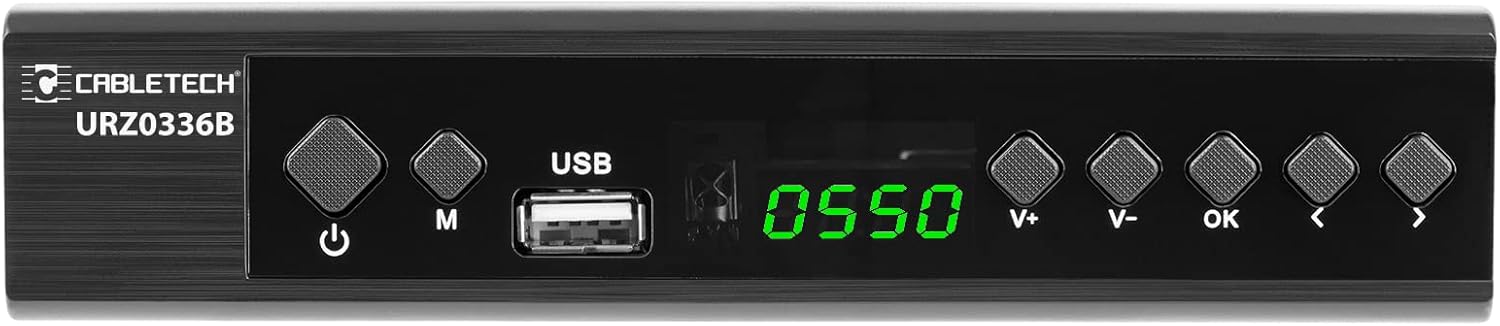

Image: Close-up of the Cabletech URZ0336B front panel, featuring a power button, menu button (M), USB 2.0 port, LED display showing "0550", and navigation/volume buttons (V+, V-, OK, <, >).

• પાવર બટન: Turns the device on/off or to standby.
• M (Menu) Button: મુખ્ય મેનુને ઍક્સેસ કરે છે.
• યુએસબી Port. Port બંદર: For software updates, PVR recording, and media playback.
• એલઇડી ડિસ્પ્લે: Shows channel number or time.
• V+/V- Buttons: વોલ્યુમ ગોઠવે છે.
• ઓકે બટન: પસંદગીની પુષ્ટિ કરે છે.
• </> Buttons: Navigates through menus or changes channels.

4.3. રીઅર પેનલ કનેક્શન્સ

Image: The rear panel of the Cabletech URZ0336B, showing various input and output ports: ANT IN (IEC socket), COAXIAL, USB, HD OUT (HDMI), SCART, and the power input (110-240V~ 50/60Hz).

• ANT IN: Connects to your DVB-T/T2 antenna.
• કોક્સિયલ: ડિજિટલ ઓડિયો આઉટપુટ.
• યુએસબી: Additional USB 2.0 port for external devices.
• HD OUT (HDMI): હાઇ-ડેફિનેશન વિડિઓ અને ઑડિઓ માટે તમારા ટીવી સાથે કનેક્ટ થાય છે.
• સ્કાર્ડ: Connects to older TVs or VCRs.
• પાવર ઇનપુટ: પાવર એડેપ્ટર સાથે જોડાય છે.

૨.૨. રિમોટ કંટ્રોલ લેઆઉટ

છબી: વિગતવાર view of the Cabletech URZ0336B remote control, showing buttons for power, TV/AV, volume, channel, mute, playback controls, EPG, TTX, INFO, numeric keypad, and special function buttons.

The remote control provides full functionality for operating your tuner. Insert 2x AAA batteries into the battery compartment before first use.

5. સેટઅપ

5.1. Connecting the Tuner

1. એન્ટેના કનેક્ટ કરો: Connect your DVB-T/T2 antenna cable to the ANT IN port on the rear panel of the tuner.
2. ટીવી સાથે કનેક્ટ કરો:
   • For HD TVs: Connect an HDMI cable from the HD OUT (HDMI) port on the tuner to an HDMI input on your TV.
   • For older TVs: Connect a SCART cable from the SCART port on the tuner to the SCART input on your TV.
3. પાવર કનેક્ટ કરો: Connect the power adapter to the tuner's power input and then plug it into a wall outlet.
4. બેટરી દાખલ કરો: Open the battery compartment on the remote control and insert 2x AAA batteries, observing polarity.

5.2. First-Time Installation and Channel Scan

1. Turn on your TV and select the correct HDMI or SCART input source that the tuner is connected to.
2. Power on the Cabletech URZ0336B tuner using the power button on the front panel or remote control.
3. The first-time installation wizard should appear on your TV screen. Follow the on-screen prompts.
4. તમારી પસંદગીની ભાષા અને દેશ પસંદ કરો.
5. Initiate an આપોઆપ શોધ for channels. The tuner will scan for all available DVB-T/T2 channels in your area. This process may take several minutes.
6. Once the scan is complete, the tuner will save the found channels and display the first channel.

Note: If you experience poor signal quality, adjust your antenna position or consider using a signal ampજીવંત

6. ઓપરેટિંગ સૂચનાઓ

6.1. મૂળભૂત કાર્યો

• પાવર ચાલુ/બંધ: દબાવો પાવર રીમોટ કંટ્રોલ પરનું બટન.
• ચેનલ બદલો: નો ઉપયોગ કરો સીએચ + / સીએચ- buttons or the numeric keypad to enter a channel number.
• વોલ્યુમ નિયંત્રણ: નો ઉપયોગ કરો VOL + / VOL- બટનો
• મ્યૂટ: દબાવો મૌન ઑડિયોને અસ્થાયી રૂપે શાંત કરવા માટે બટન.
• મેનુ: દબાવો મેનુ button to access the main menu for settings and features.
• બરાબર: Confirms selections in menus or displays the channel list.
• બહાર નીકળો: વર્તમાન મેનૂ અથવા સ્ક્રીનમાંથી બહાર નીકળે છે.

6.2. Electronic Program Guide (EPG)

The 7-day EPG provides a schedule of current and upcoming programs.

• દબાવો ઇપીજી રીમોટ કંટ્રોલ પરનું બટન.
• Navigate through channels and program times using the arrow buttons.
• દબાવો OK થી view details about a selected program.

6.3. PVR (Program Recording) and Timeshift

Connect a USB storage device (e.g., USB flash drive or external hard drive) to one of the USB 2.0 ports to use PVR and Timeshift functions.

• PVR Recording:
  • દબાવો આરઈસી button (red circle) on the remote to start immediate recording of the current program. Press રોકો (square) to end recording.
  • Schedule recordings via the EPG: Select a program in the EPG and press OK, then choose the record option.
• સમય બદલ, પાળી ફેરબદલ:
  • કાર્યક્રમ જોતી વખતે, દબાવો થોભો button. The tuner will begin recording the live broadcast to the USB device.
  • તમે પછી કરી શકો છો રમો, ફાસ્ટ ફોરવર્ડ, અથવા રીવાઇન્ડ કરો within the buffered content.
  • દબાવો રોકો to exit Timeshift and return to live TV.

૫.૩. મીડિયા પ્લેબેક

The tuner supports playback of various media fileકનેક્ટેડ USB સ્ટોરેજ ડિવાઇસમાંથી.

• Connect your USB device to a USB port on the tuner.
• Go to the main menu and select "Media" or "USB".
• ઇચ્છિત પર નેવિગેટ કરો file type (MP3, WMA, JPEG, BMP, AVI) and select the file રમવા માટે.

6.5. Supported Applications

The tuner supports various online applications when connected to the internet via an external MT7601 Wi-Fi adapter (not included).

• હવામાન: View સ્થાનિક હવામાન આગાહી.
• આઈપીટીવી: Access Internet Protocol Television streams.
• YouTube: Watch videos from YouTube.
• RSS: Read RSS news feeds.

Note: An external MT7601 Wi-Fi adapter is required for internet connectivity and access to these applications.

6.6. પેરેંટલ કંટ્રોલ

Set up parental control to restrict access to certain channels or programs based on age ratings.

• Access the "Parental Control" section in the main menu.
• Enter your PIN (default is usually 0000 or 1234, check your device for specifics).
• Configure age restrictions or lock specific channels.

6.7. ટાઈમર કાર્ય

The timer function allows you to schedule the tuner to turn on/off at specific times or to switch to a particular channel.

• Navigate to the "Timer" section in the main menu.
• Set the event type (e.g., Power On, Power Off, Record), time, and duration.

7. જાળવણી

7.1. સફાઈ

To clean the device, disconnect it from the power supply and wipe the exterior with a soft, dry cloth. Do not use liquid or aerosol cleaners.

7.2. સ Softwareફ્ટવેર અપડેટ

Software updates can improve performance and add new features. Updates are performed via the USB port.

1. નવીનતમ ફર્મવેર ડાઉનલોડ કરો file from the official Cabletech support webસાઇટ (જો ઉપલબ્ધ હોય તો).
2. ફર્મવેરની નકલ કરો file to the root directory of a USB flash drive.
3. Connect the USB flash drive to the tuner's USB port.
4. Go to the "System" or "Tools" menu, then select "Software Update" or "Upgrade by USB".
5. Follow the on-screen instructions to complete the update. Do not power off the device during the update process.

8. મુશ્કેલીનિવારણ

If you encounter issues with your tuner, refer to the following common problems and solutions:

9. સ્પષ્ટીકરણો

10. વોરંટી અને સપોર્ટ

This product comes with a standard manufacturer's warranty. For specific warranty terms and conditions, please refer to the documentation included with your purchase or contact Cabletech customer support.

For technical assistance, troubleshooting beyond this manual, or warranty claims, please contact your retailer or the official Cabletech support channels.
